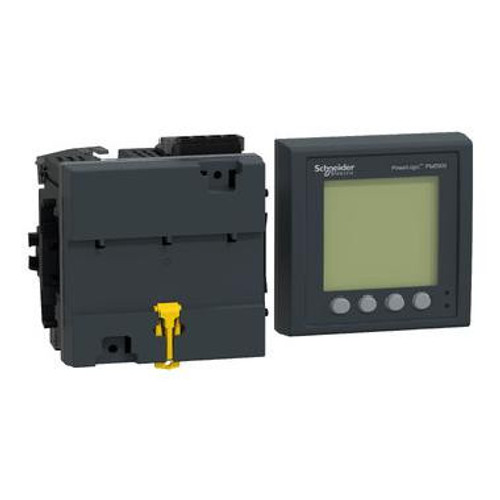

PM5563 MESSGER T 4E/2A MBTCP A

Brand: SCHNEIDER

Codice articolo: SNRMETSEPM5563RD
Codice produttore: SNRMETSEPM5563RD
Il dispositivo è un misuratore di energia per montaggio su guida DIN con un display remoto aggiuntivo retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,2S secondo la norma IEC 62053-22 e 128 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva… Leggi la descrizione completa
Da ordinare
Il dispositivo è un misuratore di energia per montaggio su guida DIN con un display remoto aggiuntivo retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,2S secondo la norma IEC 62053-22 e 128 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 63a armonica. Include 1,1 MB di memoria per un massimo di 14 parametri selezionabili con intervallo e durata configurabili. Il misuratore esegue anche il monitoraggio diretto della corrente neutra. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 480 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 20 a 690 V AC, da 45 a 65 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 45 a 65 Hz. Il protocollo di comunicazione è garantito da 2 cavi Modbus RTU e ASCII con porta RS485 più Modbus TCP/IP, Ethernet/IP e BACnet/IP basati su 10/100 Mbit/s, Ethernet daisy chain con porta RJ45. Le funzionalità di comunicazione integrate consentono il supporto del protocollo DNP 3.0, l'accesso a un server web integrato e un gateway da seriale a Ethernet. Il misuratore dispone anche di quattro ingressi digitali con WAGES e due uscite digitali. Sono presenti 52 allarmi configurabili e supporta otto programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 3,03 pollici (77 mm), altezza 3,78 pollici (96 mm); peso 15,9 oz (450 g).
voltmetro SI
uscita d'impulso Ottico
tipo di polo Tre conduttori/quattro conduttori
tipo di montaggio Guida DIN
memoria dei valori misurati SI
corrente massima (Imax) (A) 20
supporta il protocollo per PROFINET IO NO
tachimetro NO
Con interfaccia di comunicazione M-Bus NO
wattmetro SI
Con registraz. degli eventi di sicurezza (registro degli eventi di sicurezza) SI
tensione di alimentazione per DC (V) 125
Supporto del protocollo per Ethernet IEC 61850 NO
angolo di fase (cos phi) SI
tarato NO
Web server con protocollo di trasferimento HTTPS SI
Con vs.llo degli accessi basato sui ruoli (RBAC) NO
Risoluzione del display (orizzontale) (px) 128
Risoluzione del display (verticale) (px) 128
numero di ingressi analogici 0
display Senza
con interfaccia di comunicazione RS 485 SI
Con interfaccia di comunicazione KNX NO
fattore di potenza SI
numero di uscite digitali 4
sezione conduttore collegabile unifilare (mm²) 0.82
altezza (mm) 101.2
supporta protocollo MODBUS SI
contatore di impulsi NO
esecuzione Trasformatore di misura
numero di uscite analogiche 0
campo di misura di frequenza (Hz) 45
collegamento Ethernet 0
tensione di alimentazione per AC 60 Hz (V) 100
tensione di alimentazione per AC 50 Hz (V) 100
grado di protezione (IP), lato frontale Altro
misurazione armonica SI
Con registraz. di controllo (registro controllo) SI
potenza apparente SI
Display remoto SI
varmetro SI
Frequenza di campionamento (Hz) 12800
supporta il protocollo per altri sistemi bus SI
Con firma del firmware NO
supporta protocollo PROFIBUS NO
tipo di misurazione curve di carico SI
Classe di precisione energia attiva secondo IEC 62053-22 0.2S
frequenzimetro SI
corrente nominale (In) (A) 5
profondità (mm) 89
Numero di ingressi di misura della tensione 4
tipo di tensione di alimentazione AC/DC
Numero di ingressi di misura della corrente 8
Protocollo di supporto per OPC UA PubSub NO
adatto per connettore RJ NO
larghezza (mm) 112
Classe di precisione energia reattiva secondo IEC 62053-23 Altro
numero di ingressi digitali 2
amperometro SI
Famiglia
Famiglia Di Sconto Codice SDECBTMIS
Famiglia Di Sconto Descrizione Misura e Controllori di Isolamento
Famiglia Statistica Codice SDECBTMISURA
Famiglia Statistica Descrizione Misura, Gateway e contr isolamento
Codici
Codice produttore SNRMETSEPM5563RD
EAN Code 3606480761416
Gestione
Validità listino 01/10/2025
