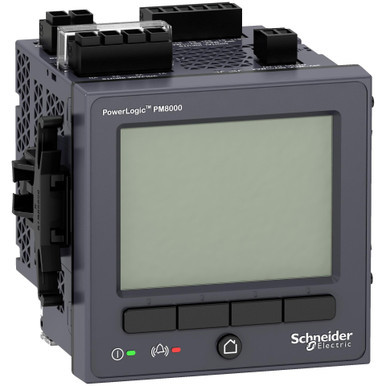

I misuratori PowerLogic serie PM8000 sono misuratori di energia multifunzione compatti ed economici che garantiscono l’affidabilità e l’efficienza della struttura critica dal punto di vista energetico. Essi rivelano e forniscono la comprensione di condizioni di qualità dell'alimentazione complesse che consentono di intervenire per mitigare qualsiasi problema. I misuratori PowerLogic serie PM8000 offrono la versatilità necessaria per eseguire qualunque tipo di lavoro, ovunque occorra. L'architettura modulare e flessibile della tecnologia ION consente un approccio semplice e di base per la personalizzazione di ciascun contatore in qualsiasi applicazione. È dotato di una precisione di fatturato, porte di comunicazione multiple, interfaccia web e un display grafico a colori. Questo contatore integra anche un'analisi della qualità dell'alimentazione e un sistema brevettato di rilevamento della direzione del disturbo. Certificazione da parte di laboratori di terze parti per la precisione dell'energia (IEC 62052-11, IEC 62052-22, IEC 62052-24) e la qualità dell'alimentazione (IEC 62586-2, IEC 61000-4-30 Classe S). Anche questa versione è approvata MID. PowerLogic serie PM8000 garantisce la massima affidabilità nella qualità dei dati. Le funzionalità di sicurezza informatica includono protocolli sicuri (HTTPS, SFTP), registrazione eventi di sicurezza, protocollo Syslog. Possibilità di attivare/disattivare le porte di comunicazione e 50 account configurabili dall'utente. Con 512 MB di memoria per supportare 50 registri dati, oltre 50 allarmi definibili dall'utente, acquisizioni di forme d'onda, registrazione RMS a 1/2 ciclo. Lo storage può essere utilizzato anche per pagine Web personalizzate, registri min/max, tendenze energetiche e tempi di utilizzo. Possibilità di cronodatare gli eventi a +/-1ms utilizzando la sincronizzazione dell'ora. Metodo di sincronizzazione dell'ora che include PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) e la funzione di impostazione dell'ora di rete. 3 ingressi digitali e un'uscita digitale, oltre alla possibilità di aggiungere fino a 4 moduli opzionali. I moduli opzionali di I/O includono 2 relè e 6 ingressi digitali o 2 uscite analogiche e 4 ingressi analogici. Ampio range di potenza di controllo di 90-415 VCA / 110-415 VCC. Ambiente operativo da -25 a +70°C; umidità nominale da 5% a 95%; altitudine fino a 3000 m. Montaggio su pannello (1/4 DIN) con display integrato.
| misurazione armonica |
SI |
| esecuzione |
Trasformatore di misura |
| angolo di fase (cos phi) |
SI |
| tensione di alimentazione per AC 50 Hz (V) |
90 |
| Con vs.llo degli accessi basato sui ruoli (RBAC) |
NO |
| memoria dei valori misurati |
SI |
| wattmetro |
SI |
| tipo di montaggio |
Montaggio frontale |
| numero di ingressi digitali |
3 |
| numero di ingressi analogici |
0 |
| con interfaccia di comunicazione RS 485 |
SI |
| Con interfaccia di comunicazione M-Bus |
NO |
| numero di uscite digitali |
1 |
| larghezza (mm) |
96 |
| Classe di precisione energia reattiva secondo IEC 62053-23 |
Altro |
| corrente nominale (In) (A) |
5 |
| tipo di polo |
Tre conduttori/quattro conduttori |
| Con firma del firmware |
NO |
| amperometro |
SI |
| Frequenza di campionamento (Hz) |
25600 |
| adatto per connettore RJ |
SI |
| tensione di alimentazione per AC 60 Hz (V) |
90 |
| Numero di ingressi di misura della corrente |
8 |
| profondità (mm) |
77.5 |
| display |
Grafico |
| frequenzimetro |
SI |
| Protocollo di supporto per OPC UA PubSub |
NO |
| Risoluzione del display (verticale) (px) |
240 |
| Con registraz. degli eventi di sicurezza (registro degli eventi di sicurezza) |
SI |
| voltmetro |
SI |
| Display remoto |
NO |
| Con registraz. di controllo (registro controllo) |
SI |
| grado di protezione (IP), lato frontale |
Altro |
| supporta il protocollo per PROFINET IO |
NO |
| Classe di precisione energia attiva secondo IEC 62053-22 |
0.2S |
| collegamento Ethernet |
2 |
| Web server con protocollo di trasferimento HTTPS |
SI |
| Con interfaccia di comunicazione KNX |
NO |
| Supporto del protocollo per Ethernet IEC 61850 |
SI |
| campo di misura di frequenza (Hz) |
42 |
| corrente massima (Imax) (A) |
20 |
| numero di uscite analogiche |
0 |
| altezza (mm) |
96 |
| Risoluzione del display (orizzontale) (px) |
320 |
| uscita d'impulso |
Elettrico |
| contatore di impulsi |
NO |
| sezione conduttore collegabile unifilare (mm²) |
1.31 |
| fattore di potenza |
SI |
| tipo di misurazione curve di carico |
SI |
| varmetro |
SI |
| tarato |
SI |
| tachimetro |
NO |
| supporta protocollo MODBUS |
SI |
| Numero di ingressi di misura della tensione |
4 |
| supporta protocollo PROFIBUS |
NO |
| supporta il protocollo per altri sistemi bus |
SI |
| potenza apparente |
SI |
| tipo di tensione di alimentazione |
AC/DC |
| tensione di alimentazione per DC (V) |
110 |
| Famiglia |
| Famiglia Di Sconto Codice |
SDECBTMIS
|
| Famiglia Di Sconto Descrizione |
Misura e Controllori di Isolamento
|
| Famiglia Statistica Codice |
SDECBTMISURA
|
| Famiglia Statistica Descrizione |
Misura, Gateway e contr isolamento
|
| Codici |
| Codice produttore |
SNRMETSEPM82401
|
| EAN Code |
3606480701948
|
