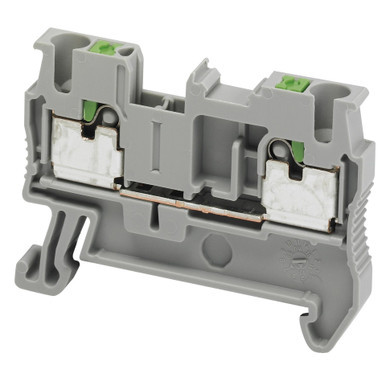

Linergy TR è un morsetto per Linergy. Appartiene al morsetto passante Linergy con sezione trasversale nominale di 2,5 mm². La tensione di esercizio nominale è 600V conforme a CSA/cURus e 800V conforme a EN/IEC 60947-7-1. La corrente nominale è 24A conforme a EN/IEC 60947-7-1 e 20A conforme a CSA e cURus. Ha un trattamento superficiale grigio. Montaggio tramite clip e connessione superiore tramite terminali a pressione a un livello a 1x1 (a monte e a valle). Può essere collegato senza uso di utensili e sganciato con un cacciavite piatto. È compatibile con i contenitori Spacial per PrismaSeT G, PrismaSeT P, Pragma, PrismaSeT PH, PrismaSeT Pack, Spacial, Kaedra, TeSys. Venduto in confezione da 50 unità. La temperatura dell'aria ambiente di funzionamento è da -40 a 130 °C conforme a IEC 60216-1 e VDE 0304-T21. Certificato multi-standard (VDE, KARA, cURus, IEC-Ex, ATEX, EAC, GL, CSA).
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) |
0.2 |
| materiale del corpo isolante |
Materiale termoplastico |
| adatto a materiale conduttore |
Alluminio/rame |
| corrente nominale In (A) |
24 |
| esecuzione collegamento elettrico 2 |
Raccordo a innesto |
| sezione conduttore collegabile multifilare (mm²) |
0.14 |
| piastra di chiusura necessaria |
SI |
| larghezza (mm) |
5.2 |
| sezione conduttore collegabile unifilare (mm²) |
0.14 |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) |
0.2 |
| colore |
Grigio |
| piani interni esclusi con ponte |
NO |
| altezza (mm) |
36.5 |
| temperatura d’esercizio (°C) |
-40 |
| tipo di montaggio |
Guida DIN (top hat rail) 35 mm |
| numero di piani |
1 |
| profondità (mm) |
48.5 |
| esecuzione collegamento elettrico 1 |
Raccordo a innesto |
| esecuzione antideflagrante 'Ex e' |
SI |
| classe di infiammabilità del materiale isolante secondo UL 94 |
V0 |
| tensione di dimensionamento (kV) |
800 |
| numero di punti di fissaggio per ogni piano |
2 |
| Quantità |
| Quantita Min di Vendita |
50
|
| Quantita Multipla di Vendita |
50
|
| Famiglia |
| Famiglia Di Sconto Codice |
SDECBTQBTMOR
|
| Famiglia Di Sconto Descrizione |
Morsetti
|
| Famiglia Statistica Codice |
SDECBTQBTMOR
|
| Famiglia Statistica Descrizione |
Morsetti
|
| Codici |
| Codice produttore |
NSYTRP22
|
| EAN Code |
3606480533129
|
| Gestione |
| Validità listino |
01/07/2025
|
