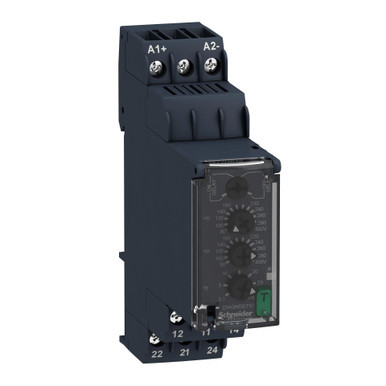

Il relè di misura e controllo Harmony Control RM22-UB di Schneider Electric consente il monitoraggio del controllo tensione nelle reti monofase. Dispone di 2 contatti di commutazione DPDT (doppio polo doppio contatto) con una potenza nominale di 8 ampere da 80 a 300vac/dC. Consente il rilevamento di sovratensione o sottotensione. Questo relè di misura e controllo tensione monofase modulare multifunzione è ideale per il monitoraggio dei valori elettrici nei pannelli di controllo industriali e degli edifici. È adatto ad un'ampia gamma di applicazioni di automazione industriale come sollevamento, imballaggio, tessile, acqua. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 22,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 2 poli. Include inoltre un pulsante diagnostico, un coperchio sigillabile, impostazioni semplici e precise con separatori a vite.
| profondità (mm) |
73 |
| max. ritardo alla diseccitazione ammesso (s) |
30 |
| sovratensione monofase possibile |
SI |
| esecuzione del collegamento elettrico |
Screw connection |
| min. ritardo all’eccitazione impostabile (s) |
0.1 |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) |
24 |
| valore d’intervento tensione (V) |
60 |
| max. ritardo all’eccitazione ammesso (s) |
30 |
| min. ritardo alla diseccitazione impostabile (s) |
0.1 |
| contiene funzione finestra di tensione continua |
SI |
| finestra monofase possibile |
SI |
| numero di contatti invertitori |
2 |
| con morsetti amovibili |
NO |
| contiene funz. sovratensione di tensione continua |
SI |
| tipo di tensione del campo di misura |
AC/DC |
| tipo di tensione per l’azionamento |
AC/DC |
| intervallo di misura della tensione 1 (V) |
80 |
| contiene funz. sottotensione di tensione continua |
SI |
| sottotensione monofase possibile |
SI |
| sovratensione trifase possibile |
NO |
| tens. alimentaz. pilota nominale Us DC (V) |
24 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) |
24 |
| sottotensione trifase possibile |
NO |
| finestra trifase possibile |
NO |
| numero di contatti di chiusura |
0 |
| larghezza (mm) |
22.5 |
| numero di contatti di riposo |
0 |
| altezza (mm) |
90 |
| Famiglia |
| Famiglia Di Sconto Codice |
AUTPEMCESREL
|
| Famiglia Di Sconto Descrizione |
Rele componenti ausiliari
|
| Famiglia Statistica Codice |
AUTPEMCESREL
|
| Famiglia Statistica Descrizione |
Rele componenti ausiliari
|
| Codici |
| Codice produttore |
RM22UB34
|
| EAN Code |
3606480792274
|
| Gestione |
| Validità listino |
01/04/2025
|
