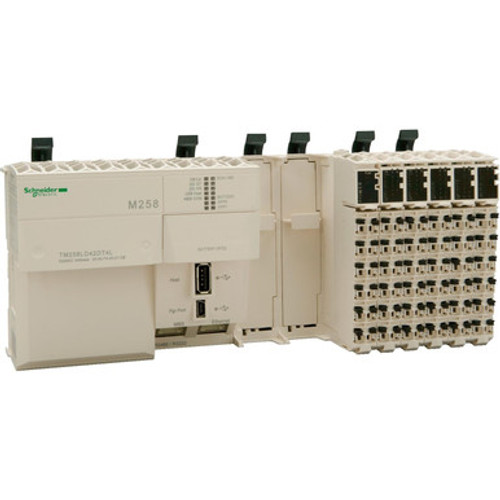

Il prodotto fa parte della gamma Modicon M258, un'offerta di controllori logici per costruttori di macchine ad alte prestazioni. È dotato di 42 I/O logici, è alimentato a 24V DC, include 5 porte di comunicazione, 1 collegamento seriale RS232/RS485, 1 porta di programmazione USB mini-B, 1 porta di trasferimento del programma USB di tipo A, 1 porta Ethernet e 1 porta CANopen. Più 2 slot PCI liberi. Viene fornito con moduli I/O con una morsettiera rimovibile con leva di blocco e una morsettiera che mostra gli stati I/O, e un modulo di alimentazione con morsettiera rimovibile e leva di blocco. Il controllore integra una CPU performante (22ns/inst), diverse porte di comunicazione come Ethernet e CANopen master e funzioni integrate avanzate come registrazione dati, WebServer e server FTP. I tipi di logica di ingresso digitale sono dissipatore per ingressi rapidi, dissipatore per ingressi regolari e sorgente per ingressi logici. I tipi di ingresso analogico sono corrente da 0 mA a 20 mA o da 4 mA a 20 mA, tensione +/- 10 V. La logica di uscita digitale è sorgente. Presenta isolamento tra i canali a 500 Vrms e la logica interna; non presenta isolamento tra i canali. Supporta una memoria flash da 128MB e una RAM interna da 64MB. Il prodotto è classificato IP20. Dimensioni: 237,5 mm (larghezza) x 85 mm (profondità) x 99 mm (altezza). Peso: 0,77 kg. È adatto per applicazioni di controllo di macchinari generici, per il trasporto e il confezionamento. Il prodotto è certificato CE, GOST-R CSA, C-Tick e CULus. È conforme alle norme IEC 61131-2, CSA C22.2 N.213, CSA C22.2 N.142 e UL 508. La capacità dei controllore logici M258 può essere ampliata con l'offerta del modulo di espansione Modicon TM5. Il controllore è inoltre dotato di una leva di blocco per il montaggio/smontaggio su guida DIN simmetrica. Compatti e completamente espandibili, sono progettati per i costruttori di macchine (OEM) e offrono soluzioni performanti in termini di controllo della velocità, conteggio ad alta velocità, reti di movimento e comunicazione. Permettono inoltre di risparmiare il 30% del tempo durante l'assemblaggio, il cablaggio e la messa in servizio.
| LTE | NO |
| supporta il protocollo per SERCOS | NO |
| supporta protocollo DeviceNet | NO |
| numero di interfacce HW seriali RS232 | 1 |
| categoria di protezione antideflagrante per gas | Senza |
| numero di interfacce HW PROFINET | 0 |
| numero di uscite analogiche | 0 |
| supporta protocollo SUCONET | NO |
| numero di interfacce HW seriali RS485 | 1 |
| livello di performance secondo EN ISO 13849-1 | Senza |
| tipo di memoria | NVRAM |
| supporta il protocollo per PROFINET CBA | NO |
| SIL secondo IEC 61508 | Senza |
| risorsa corrispondente (Ex ia) | NO |
| esecuzione | kompakt |
| con display | NO |
| supporta il protocollo per PROFINET IO | NO |
| componenti del sistema | NO |
| supporta il protocollo per SafetyBUS p | NO |
| montaggio frontale possibile | NO |
| numero di interfacce HW parallele | 0 |
| standard radio GSM | NO |
| supporta il protocollo per altri sistemi bus | NO |
| standard radio WLAN 802.11 | NO |
| numero di interfacce HW wireless | 0 |
| supporta il protocollo per DeviceNet Safety | NO |
| supporta protocollo MODBUS | SI |
| supporta protocollo Data-Highway | NO |
| montaggio su guida portante possibile | SI |
| supporta il protocollo per Foundation Fieldbus | NO |
| protocollo INTERBUS per Safety | NO |
| tempo elaborazione (1K, istruzione binaria) (ms) | 0.022 |
| capacità di ridondanza | NO |
| montaggio su rack possibile | SI |
| tipo di tensione di alimentazione | AC/DC |
| risorsa corrispondente (Ex ib) | NO |
| Supporto del protocollo per Ethernet IEC 61850 | NO |
| espansione di memoria possibile | SI |
| standard radio UMTS | NO |
| dimensione memoria (KByte) | 64000 |
| numero di interfacce HW altre | 0 |
| supporta protocollo TCP/IP | SI |
| supporta protocollo ASI | NO |
| tensione di alimentazione per DC (V) | 24 |
| numero di ingressi digitali | 26 |
| adatto per funzioni di sicurezza | NO |
| montaggio a parete/diretto possibile | NO |
| link IO master | NO |
| numero di interfacce HW seriali RS422 | 0 |
| numero max. di timer | 0 |
| numero di interfacce HW USB | 2 |
| Protocollo di supporto per DNP3 | NO |
| standard radio Bluetooth | NO |
| numero di uscite relè | 0 |
| numero di ingressi analogici | 4 |
| standard radio GPRS | NO |
| numero di interfacce HW Industrial Ethernet | 1 |
| numero di uscite digitali | 16 |
| supporta il protocollo per EtherNet/IP | SI |
| Protocollo di supporto per IEC 60870 | NO |
| con interfaccia ottica | NO |
| profondità (mm) | 85 |
| altezza (mm) | 99 |
| supporta il protocollo per PROFIsafe | NO |
| supporta protocollo PROFIBUS | NO |
| supporta protocollo EIB | NO |
| supporta il protocollo per LON | NO |
| categoria di protez. antideflagrante per polvere | Senza |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta protocollo CAN | NO |
| larghezza (mm) | 237.5 |
| supporta protocollo INTERBUS | NO |
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | AUTPELPLCM2X |
| Famiglia Di Sconto Descrizione | PLC macchine (M221,M241,251,M262...) |
| Famiglia Statistica Codice | AUTPELPLCM2X |
| Famiglia Statistica Descrizione | PLC macchine (M221,M241,M251,M262...) |
| Codici | |
| Codice produttore | TM258LD42DT4L |
| EAN Code | 3595864074207 |
| Gestione | |
| Validità listino | 01/04/2025 |
