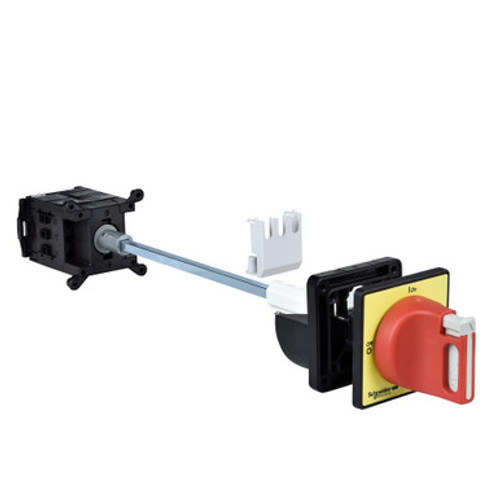

VCCDN12 è un interruttore-sezionatore in TeSys Vario a 3 poli di Schneider Electric per la commutazione principale e dell'arresto di emergenza nelle applicazioni motore 4kW a 400 V AC-23. È costituito da un corpo interruttore VZ12 Vario da montare sul fondo del quadro, un albero di prolunga e un manovra lucchettabile rosso e giallo con un solo fissaggio. Assicura una protezione IP65. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
| larghezza (mm) | 60 |
| altezza (mm) | 60 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 3 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 12 |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 690 |
| corrente di corto circuito nominale condizionale Iq (kA) | 6 |
| grado di protezione (IP), lato frontale | IP65 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | SI |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione come dispositivo di arresto d’emergenza | SI |
| esecuzione dell’elemento di azionamento | Azionamento rotativo di accoppiamento porta |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | NO |
| esecuz. come interruttore di manutenzione/riparazione | NO |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 4 |
| resistenza a corrente di breve durata Icw (kA) | 0.14 |
| colore dell’elemento di azionamento | Rosso |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | SI |
| adatto per montaggio distributore | NO |
| adatto per costruzione intermedia | NO |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| corrente nominale permanente per AC-21, 400 V (A) | 12 |
| esecuzione come invertitore | NO |
| corrente nominale permanente a AC-23, 400V (A) | 8.1 |
Catalogo
Scheda tecnica
Istruzioni
Progetto REACh
PEP - Product Environmental Profile
Dichiarazione RoHS
Scheda tecnica
Istruzioni
Progetto REACh
PEP - Product Environmental Profile
Dichiarazione RoHS
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | AUTPEMCP2SEZ |
| Famiglia Di Sconto Descrizione | Sezionatori - Sezionatori Fusibilati |
| Famiglia Statistica Codice | AUTPEMCP2SEZ |
| Famiglia Statistica Descrizione | Sezionatori - Sezionatori Fusibilati |
| Codici | |
| Codice produttore | SNRVCCDN12 |
| EAN Code | 3389110759938 |
| Gestione | |
| Validità listino | 2025-07-01 00:00:00.000 |
