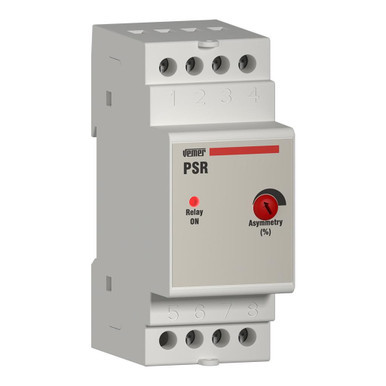

Relè di controllo fasi da barra DIN che rileva l'esatta sequenza delle fasi nei sistemi trifase e lo squilibrio delle tensioni provocato dalla diminuzione o dalla mancanza di una delle fasi. Particolarmente utile in tutti quei casi dove è indispensabile rispettare la sequenza fase in sede di allacciamento oppure impedire oscillazioni elevate della tensione di alimentazione in rete. La sensibilità è regolabile attraverso il trimmer posto sul frontale dell'apparecchio tra il 95% e il 70% del valore nominale, in modo da adattarla, in fase di installazione , al valore dello squilibrio della tensione in rete che può essere tollerato.
| larghezza (mm) |
36 |
| altezza (mm) |
88 |
| profondità (mm) |
60 |
| intervallo di misura della tensione (V) |
340 |
| tipo di tensione di alimentazione |
AC |
| alimentazione elettrica esterna necessaria |
SI |
| con morsetti amovibili |
SI |
| funzione monitoraggio sequenza di fasi |
SI |
| funzione riconoscimento di guasto di fase |
SI |
| funzione riconoscimento di sottotensione |
NO |
| funzione riconoscimento di sovratensione |
NO |
| funzione di riconoscimento asimmetria |
SI |
| esecuzione del collegamento elettrico |
Raccordo a vite |
| tipo di tensione d’esercizio |
AC |
| tensione di commutazione nominale (A) |
250 |
| tensione di alimentazione per AC 50 Hz (V) |
400 |
| max. ritardo all’eccitazione ammesso (s) |
2 |
| min. ritardo all’eccitazione impostabile (s) |
2 |
| max. ritardo alla diseccitazione ammesso (s) |
2 |
| min. ritardo alla diseccitazione impostabile (s) |
2 |
| tensione d’esercizio per AC 50 Hz (V) |
0 |
| tensione d’esercizio per AC 60 Hz (V) |
0 |
| numero di contatti di riposo |
0 |
| numero di contatti di chiusura |
0 |
| numero di contatti invertitori |
1 |
| Famiglia |
| Famiglia Di Sconto Codice |
VE D6A 0
|
| Famiglia Statistica Codice |
1VE-D-6A
|
| Famiglia Statistica Descrizione |
MISU. RELE CONT.ELET.
|
| Codici |
| Codice produttore |
VP807200
|
| EAN Code |
8007951807209
|
