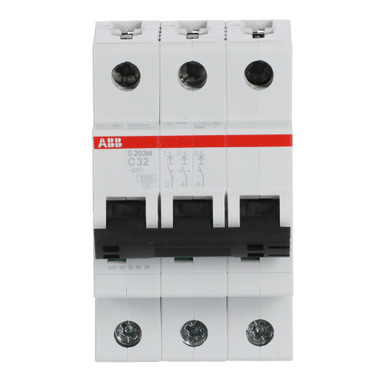

Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, Z), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 25 kA a 230/400 V CA ) e correnti nominali (fino a 100 A). Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (eccetto la versione 4,5kA), consentendo l'uso per applicazioni residenziali, commerciali e industriali. Associabili ai blocchi differenziali serie DDA 200
| dispositivi supplementari possibili |
SI |
| grado di protezione (IP) |
IP20 |
| caratteristica di intervento |
C |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) |
15 |
| temperatura ambiente durante il funzionamento (°C) |
-25-55 |
| categoria di sovratensione |
3 |
| profondità di incasso (mm) |
69 |
| numero di poli protetti |
3 |
| potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) |
10 |
| corrente di dimensionamento (A) |
32 |
| sezione conduttore collegabile multifilare (mm²) |
0-25 |
| grado di inquinamento |
3 |
| conduttore neutro a connessione |
NO |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) |
25 |
| tipo di tensione |
AC/DC |
| sezione conduttore collegabile unifilare (mm²) |
0-35 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) |
10 |
| tensione di isolamento nominale Ui (V) |
440 |
| adatto per installazione a incasso |
NO |
| classe di limitazione energetica |
3 |
| larghezza in unità di suddivisione |
3 |
| numero di poli (totale) |
3 |
| frequenza (GHz) |
50-60 |
| tensione di dimensionamento (kV) |
400 |
| Famiglia |
| Famiglia Di Sconto Codice |
BLD20A10
|
| Famiglia Di Sconto Descrizione |
INTERRUTTORI MODULARI MAGNETOTERMICI S200
|
| Famiglia Statistica Codice |
A140
|
| Famiglia Statistica Descrizione |
AUTOMATICI S 2 COMPACT 10 KA
|
| Codici |
| Codice produttore |
ABBS550482
|
| EAN Code |
4016779550482
|
| Gestione |
| Validità listino |
01/01/2025
|
