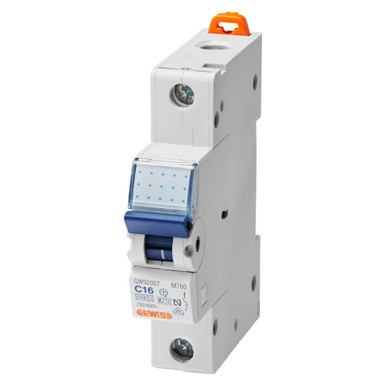

Serie 90 MCB - Interruttori modulari per protezione circuiti - La Serie 90 MCB soddisfa qualsiasi esigenza di protezione da sovraccarico e cortocircuito, per tutte le applicazioni civili, terziarie e industriali. La gamma è costituita da MTC, interruttori magnetotermici compatti (da 2 a 32A, curve B e C fino a 10kA) MT interruttori magnetotermici tradizionali (da 1 a 63A, curve B, C e D fino a 25kA) MTHP interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curve C e D fino a 25kA).
| dispositivi supplementari possibili |
SI |
| conduttore neutro a connessione |
NO |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) |
10 |
| corrente di dimensionamento (A) |
6 |
| numero di poli protetti |
1 |
| profondità di incasso (mm) |
72 |
| categoria di sovratensione |
3 |
| numero di poli (totale) |
1 |
| grado di inquinamento |
2 |
| classe di limitazione energetica |
3 |
| tensione di dimensionamento (kV) |
400 |
| temperatura ambiente durante il funzionamento (°C) |
-25-60 |
| tipo di tensione |
AC |
| sezione conduttore collegabile multifilare (mm²) |
35-35 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) |
6 |
| tensione di isolamento nominale Ui (V) |
500 |
| sezione conduttore collegabile unifilare (mm²) |
35-35 |
| caratteristica di intervento |
C |
| larghezza in unità di suddivisione |
1 |
| grado di protezione (IP) |
IP20 |
| frequenza (GHz) |
50-60 |
| adatto per installazione a incasso |
NO |
| Famiglia |
| Famiglia Di Sconto Codice |
2DN13G
|
| Famiglia Di Sconto Descrizione |
APP.MODUL. GUIDA DIN
|
| Famiglia Statistica Codice |
17F
|
| Famiglia Statistica Descrizione |
MAGNETOTERMICI
|
| Codici |
| Codice produttore |
GW92005
|
| EAN Code |
8011564057029,8011564375840,8011564375857,8011564957459
|
| Gestione |
| Validità listino |
01/12/2023
|
