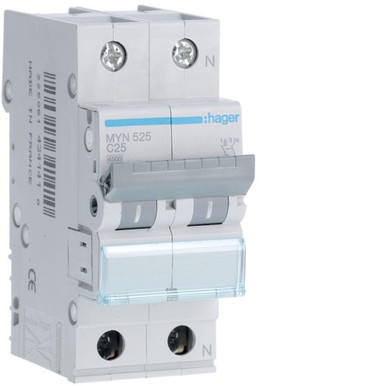

L’interruttore automatico magnetotermico garantisce una protezione affidabile con potere d’interruzione (Icn) di 4500 A come da norma CEI EN 60898-1. Funziona a 230 V (Un) a 50-60 Hz di frequenza, ed è ideale per impianti civili e terziari, proteggendo da sovraccarichi e cortocircuiti. Dotato di 1 polo protetto + neutro, curva C e corrente nominale (In) di 25 A, occupa 2 moduli DIN.
| tipo di tensione | AC |
| profondità di incasso (mm) | 70 |
| corrente di dimensionamento (A) | 25 |
| tensione di dimensionamento (kV) | 400 |
| frequenza (GHz) | 50 |
| caratteristica di intervento | C |
| tensione di isolamento nominale Ui (V) | 500 |
| classe di limitazione energetica | 3 |
| categoria di sovratensione | 3 |
| grado di inquinamento | 2 |
| larghezza in unità di suddivisione | 2 |
| antideflagrante | NO |
| potenza dissipata (W) | 6 |
| grado di protezione (IP) | IP20 |
| numero di poli protetti | 1 |
| conduttore neutro a connessione | SI |
| sezione conduttore collegabile unifilare (mm²) | 1 |
| sezione conduttore collegabile multifilare (mm²) | 1 |
| temperatura ambiente durante il funzionamento (°C) | -25 |
| montaggio a incasso | SI |
| dispositivi supplementari possibili | SI |
| numero di poli (totale) | 2 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) | 4.5 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) | 6 |
| resistenza di tensione ad impulso nominale Uimp (kV) | 4 |
Pagina produttore
Scheda tecnica
Dichiarazione di conformità
Declaration EPD (Environmental Product Declaration - HAGMYN525
Declaration REACH - HAGMYN525
Declaration RoHS - HAGMYN525
Scheda tecnica
Dichiarazione di conformità
Declaration EPD (Environmental Product Declaration - HAGMYN525
Declaration REACH - HAGMYN525
Declaration RoHS - HAGMYN525
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | NETTI-CENTRALINI |
| Famiglia Statistica Codice | D6149 |
| Famiglia Statistica Descrizione | Int magn 1P+N, 2M, 4.5 kA, fino a 40 A |
| Codici | |
| Codice produttore | MYN525 |
| EAN Code | 3250614341410 |
| Gestione | |
| Validità listino | 2026-06-01 00:00:00 |
