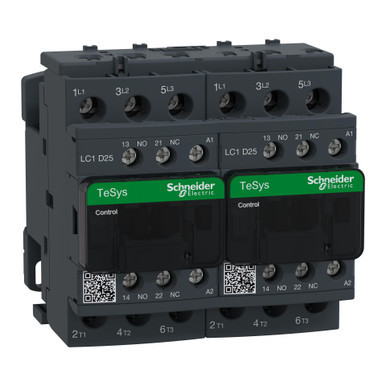

Teleinvertitore TeSys LC2D, 3 poli, AC3 440 V 25A, 110 V CA. gamma: TeSys - nome del prodotto: TeSys D - nome abbreviato: LC2D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-1, AC-3 - tipologia del prodotto: preassemblato con sbarra inversione alimentazione - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue]: <= 300 V DC per circuito di potenza, <= 690 V CA 25...400 Hz per circuito di potenza - Corrente nominale di impiego [Ie]: 25 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 40 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 11 kW a 380...400 V CA 50/60 Hz, 11 kW a 415...440 V CA 50/60 Hz, 15 kW a 660...690 V CA 50/60 Hz, 15 kW a 500 V CA 50/60 Hz, 5,5 kW a 220...230 V CA 50/60 Hz - potenza motore in hp: 15 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 2 hp a 115 V CA 50/60 Hz per 1 fase motori, 5 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 20 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 3 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 7,5 hp a 230/240 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith]: 40 A a <= 60 °C per circuito di potenza, 10 A a <= 60 °C per circuito segnalazione - potere di chiusura nominale Irms: 450 A a 440 V per circuito di potenza conforme a IEC 60947, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw]: 140 A 100 ms circuito segnalazione, 50 A <= 40 °C 10 min circuito di potenza, 240 A <= 40 °C 10 s circuito di potenza, 120 A <= 40 °C 1 min circuito di potenza, 120 A 500 ms circuito segnalazione, 100 A 1 s circuito segnalazione, 380 A <= 40 °C 1 s circuito di potenza - calibro del fusibile associato: 40 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 63 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui]: 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA - durata elettrica: 1,4 Mcicli 40 A AC-1 a Ue <= 440 V, 1,65 Mcicli 25 A AC-3 a Ue <= 440 V - dissipazione di potenza per polo: 1,25 W AC-3, 3,2 W AC-1 - copertura di protezione: con - tipo blocco: meccanico - supporto per montaggio: guida, piastra - Norme: EN 60947-4-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, EN 60947-5-1 - certificazioni prodotto: BV, GL, GOST, CCC, DNV, CSA, LROS (Lloyds register of shipping), RINA, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...10 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1,5...10 mm² - rigidità cavo: solido - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 2,5...10 mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 2,5...10 mm² - rigidità cavo: solido - senza terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1,5...6 mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : morsetti di fissaggio a vite 1 cavi 2,5...10 mm² - rigidità cavo: flessibile - senza terminale - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di potenza : 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm - tempo di funzionamento: 4...19 ms apertura, 12...22 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 15 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
funzione | contattore a inversione |
tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 110-110 |
tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 110-110 |
grado di protezione (IP) | IP20 |
tipo di protezione (NEMA) | altri |
tipo di tensione per l’azionamento | AC |
potenza di esercizio nominale NEMA (kW) | 11.2 |
potenza d’esercizio nominale per AC-3, 400 V (kW) | 11 |
tipo di collegamento circuito elettrico principale | raccordo a vite |
corrente d’eserc. nominale Ie per AC-3, 400 V (A) | 25 |
Manuale installazione
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Certificato REACH
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Famiglia | |
---|---|
Famiglia Di Sconto Codice | PPCD |
Famiglia Di Sconto Descrizione | Contattori TeSys D e contattori modulari |
Famiglia Statistica Codice | 7 |
Famiglia Statistica Descrizione | TeSys D |
Codici | |
Codice produttore | LC2D25F7 |
EAN Code | 3389110386813 |
Gestione | |
Validità listino | 2023/08/01 00:00:00 |
